產品概述

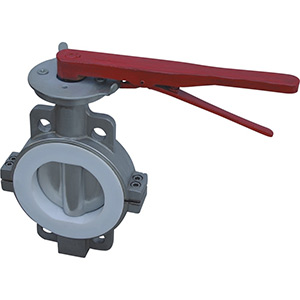

D71F4-16P不銹鋼對夾式半襯蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。 另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板 受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

結構特點

1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；

2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；

3.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；

4.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；

5.軸的徑向采用O型圈與金屬墊的組合；

6.閥座鑲在有彈性條的閥體的槽內；

7.采用可調彈性彈子定位。定位準確，結構簡單。

基本型號

零部件材料表
