止回閥含義

     Y型快閉止回閥主要由閥體、閥座、閥桿、彈簧、閥瓣、導套等零件組成。開泵時，閥瓣在水底推力下上升，開啟閥門，同時彈簧被簧力的作用下迅速關閉，當水流接近于0時，閥瓣完全關閉。無水倒流現象,同時因水不能倒流，不產生動能，便防止了水錘的產生。

技術性能特點

1. Y型快閉式止回閥主閥體采用Y型膜片式結構，密封副為非金屬密封；閥門一般要求水平安裝，與管道的連接形式為法蘭連接，法蘭連接尺寸按國家標準GB/T17241.6執行。

2. Y型快閉式止回閥由閥體、閥蓋、中心軸、銅套、閥座、閥瓣等主要零件組成，通過控制閥瓣的上下運動來實現。

3. Y型快閉式止回閥具有水力自動控制特點，能與水泵聯鎖，在水泵停止時，起快速止回，防止水錘產生的作用。

4. Y型快閉式止回閥密封效果良好，保證閥門泄漏量為零泄漏。

5. Y型快閉式止回閥閥體采用Y形流線型結構，結構合理。

6. Y型快閉式止回閥可實現在線維修。

7. 鑄件采用先進的鑄造工藝鑄造，應有良好的表面涂漆，涂漆方式采用烤漆，涂漆顏色由買方確定。

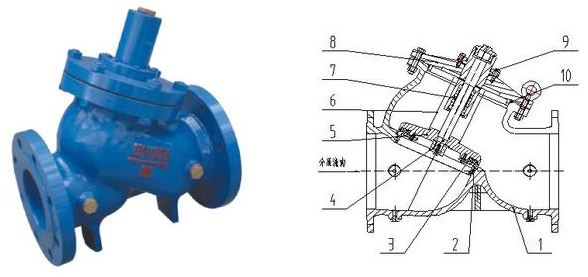

結構示意圖

適用范圍

1、適用于清水、原水(含泥砂)、污水、海水、油品等系統。

2、工作壓力(MPa)：PN1.0、1.6

3、使用溫度：﹣10℃～130℃

4、通徑：DN50～DN1000mm

5、酸堿度：強酸、強堿濃溶液除外均可用(PH值在5-10之間)。

零件材料

外形尺寸
