產品概述

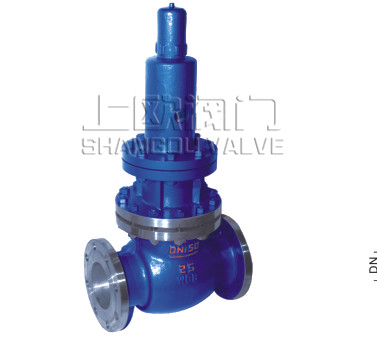

H47H定壓止回閥是一種利用彈簧調節的旋啟式止回閥，可用于各類機泵集中控制的管路上，防止介質倒流，本閥結構簡單，試用可靠，已廣泛使用于石油、化工、電力、水利、輕工業等部門

產品概要

H47H型定壓止回閥主要用于水、油品、液化石油等介質的輸送管道上。

1： 主要外觀尺寸：DN50-250 

2： 公稱壓力：PN1.0-2.5 

3： 主要零件材質：閥體、鑄鋼 

4： 適用介質：水、油品、液化石油氣 

5： 工作溫度：-40~+130℃ 

6： 設計與應用標準：GB、BS、ANSI、JIS、DIN、API

產品結構特點與作用

本閥由旋啟式止回閥與彈簧組成，依靠閥瓣自身的重量、彈簧的作用力及介質壓差關閉閥門，防止介質倒流。當調松調壓螺栓，使彈簧處于自由狀態時，閥體內的介質通過閥瓣時，閥瓣可繞銷軸作旋啟運動，介質通過液壓缸下蓋孔進入活塞下部，將閥桿頂起;當彈簧處于壓縮狀態時，通過活塞將閥桿向下方與搖桿接觸，限止閥瓣的運動。

產品使用說明

1. 使用本閥時，先要檢看與清洗閥內雜物。

2.檢查閥體上零部是否有松動或已遺失。

3.作用本閥時，檢看閥體上進出標致。不能私自拆卸閥門，如要拆卸，必須在專業人員的指導下。

4.本閥在作業時，壓力不要過高一般使用0.3~0.4MPa。

5.作業時注意作用的壓力不要過快，使本閥起不到密封的作用。要再次使用時壓力調為0MPa，使彈簧回復后再次加壓。

6.如何有使用不符合要求，后果自付。

7.要定期檢看閥門。

產品連接尺寸
