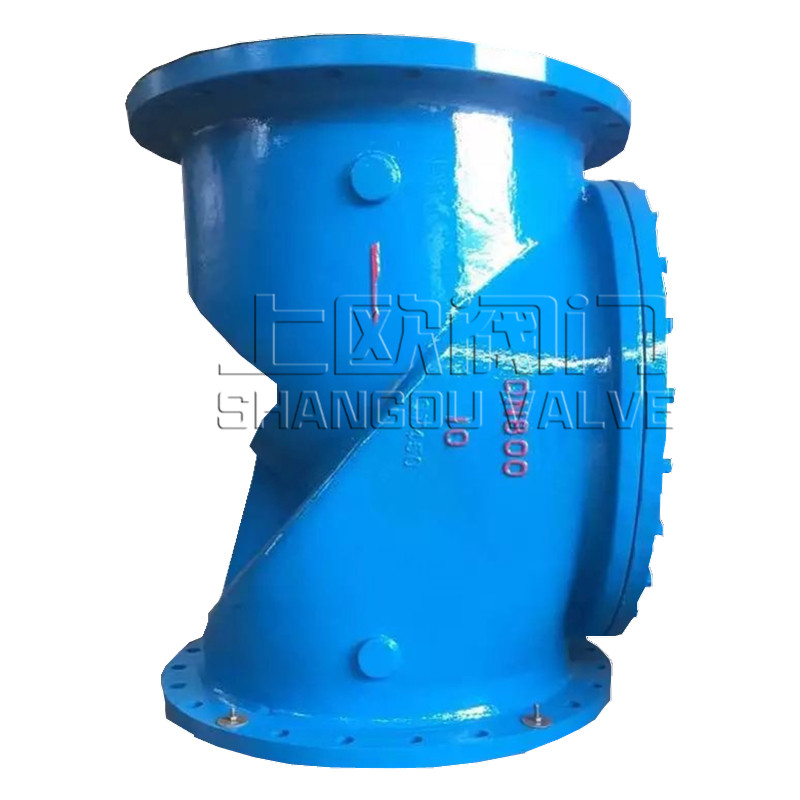

HC44X（SFCV系列）橡膠瓣止回閥
HC44X橡膠瓣止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾 斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。
產品介紹
型號：HC44X-10、HC44X-25口徑(DN)：40～600(mm)壓力(PN)：1.0～2.5(Mpa)產品價格：電議日期：12-08-22瀏覽：187次
產品概述
HC44X橡膠瓣止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾 斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。
主要技術參數
HC44X橡膠瓣止回閥PN10～PN25主要技術參數 | |||
公稱壓力 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力 | 1.5 | 2.4 | 3.75 |
密封試驗壓力 | 1.1 | 1.76 | 2.75 |
介質溫度 | ≤80℃ | ||
適用介質 | 清水、油品 | ||
主要零件材料
HC44X橡膠瓣止回閥PN10～PN25主要零件材料 | |
閥體、閥蓋 | 鑄鐵、鑄鋼 |
閥瓣 | 橡膠組合件 |
彈簧 | 不銹鋼 |
主要外形尺寸
HC44X橡膠瓣止回閥PN10～PN25主要外形尺寸 | ||
公稱通徑 | L | H |
40 | 165 | 165 |
50 | 203 | 165 |
65 | 216 | 185 |
80 | 241 | 200 |
100 | 292 | 220 |
125 | 330 | 280 |
150 | 356 | 285 |
200 | 495 | 340 |
250 | 622 | 395 |
300 | 698 | 445 |
350 | 787 | 505 |
400 | 914 | 565 |
450 | 978 | 615 |
500 | 978 | 670 |
600 | 1295 | 780 |
安裝注意事項
止回閥的安裝應注意以下事頂
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
