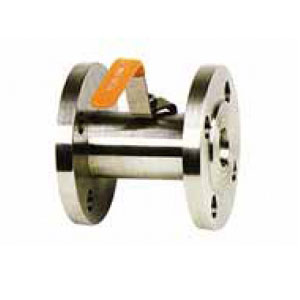

Q41F廣式不銹鋼法蘭球閥
公稱壓力：1.6-4.0MPa 適用溫度范圍：-20～232℃～350℃ 適用介質：水、油、氣體某些腐蝕性液體
目錄
產品特征
公稱壓力：1.6-4.0MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣體某些腐蝕性液體
連接尺寸
| 公稱通經 | d | d2 | L | D | D1 | D2 | b | f | Z-d1 | H | W | |
| DN（mm） | in | |||||||||||
| 15 | 1/2" | 10 | 18 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 | 60 | 110 |
| 20 | 3/4" | 12.6 | 20 | 106 | 105 | 75 | 55 | 14 | 2 | 4-14 | 65 | 110 |
| 25 | 1" | 17 | 24 | 109 | 115 | 85 | 65 | 16 | 2 | 4-14 | 70 | 110 |
| 32 | 1-1/4" | 22 | 32 | 126 | 135 | 100 | 78 | 16 | 2 | 4-18 | 85 | 145 |
| 40 | 1-1/2" | 26 | 38 | 136 | 145 | 110 | 85 | 16 | 3 | 4-18 | 90 | 145 |
| 50 | 2" | 32.8 | 46 | 154 | 160 | 125 | 100 | 18 | 3 | 4-18 | 98 | 177 |
| 60 | 2-1/2" | 46 | 60 | 170 | 180 | 145 | 120 | 20 | 3 | 8-18 | 110 | 190 |
零件材料
| 適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
| 水、蒸汽、油品 | Q41F-16C Q41F-25C Q41F-40C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不銹鋼SS304 | 聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL | 聚四氟乙烯PTFE對位聚苯PPL |
| 硝酸類 | Q41F-16P Q41F-25P Q41F-40P | SS304/1Cr18Ni9Ti | SS304/1Cr18Ni9Ti | |||
| 醋酸類 | Q41F-16R Q41F-25R Q41F-40R | SS316/1Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
安裝注意事項
1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
