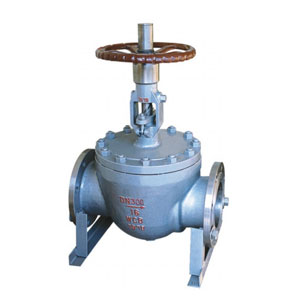

產品概述

傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。

產品特點

1、啟閉無摩擦。工開閥門軌道球閥這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車，降低生產成本。
3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉。
5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、密封面的自清結構。當球體傾離閥座時，管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

工作原理

GQ47H軌道式球閥PN16～PN40工作原理

①當閥門處于全開位置時，順時針轉動手輪，在閥桿螺母與止推軸承配合下，閥桿開始下降并帶動球體開始旋轉。	②連續轉動手輪，閥桿上的精密螺旋曲線槽軌道與嵌于其內的導向銷相互作用，帶動球體隨閥桿不停的按順時針方向轉動。	③當閥門將要關閉時，閥桿帶動球體在與閥座密封面完全無摩擦的情況下旋轉了90°。	④繼續轉動手輪，再次下降的閥桿會機械地壓球體，使球體與閥座緊密接觸，從而達到密封效果。
⑧繼續轉動手輪，當閥桿升到極限位置時，此時球也已隨閥桿倒轉了90°閥門已處于全開位置。	⑦當閥門將要開啟時，閥桿上的精密螺旋曲線槽軌道與嵌于其內的導向銷相互作用帶動球體在與閥座密封面完全無摩擦的情況下不停的按逆時針方向轉動。	⑥連續轉動手輪、閥桿會在向上升的同時帶動球體傾離閥座。	⑤當閥門處于全關位置時逆時針轉動手輪。在閥桿螺母與止推軸承配合下，閥桿開始升，并帶動球體開始旋轉。

技術規范

零件材質

性能規范

外形連接尺寸

安裝注意事項

1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈�？捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
